織物緯密檢測系統

一、產品簡介

　　在高品質織物染整制程中，連續精確的檢測織物緯密或線圈數是非常重要的。MVI是一套準備的非接觸式測量系統，通過計算緯密或線圈數可監控質量、牽伸、縮率等重要參數，并自動將緯密調整至設定值，從而提升產品質量，降低生產成本。Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

二、檢測對象

針織布等布匹Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

三、檢測原理

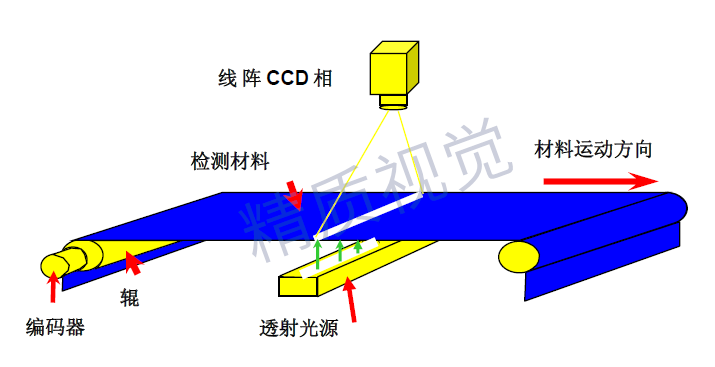

　　高亮的LED線性聚光冷光源采用透射的原理照射在生產線外表（對于不透明的布匹產品采用反射的檢測原理）通過架設在生產線上的高速相機進行實時同步掃描，同時系統將相機采集到布匹圖像通過MVI圖像處置系統軟件進行圖像識別處置。由于有針織線的圖像的灰階與無線條的圖像灰階存在明顯差別，從而使系統能夠精確的計算出單位面積內的經紗和緯紗數量；再憑借軟件內的設定參數，可以轉化成織物克重在線檢測應用需求。同時對織物質量進行有效的判定、分類進行后續處置。Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

四、技術參數

1)檢測對象：織布Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

2)檢測速度：最大800米/分鐘Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3)應用設備：預縮機、熱定型機、印花機以及絲光機等Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

4)測量范圍：8～300根/cm 20～750根/in；Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

5)測量精度：±1%；                Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

6)自動測量方向線對齊精度：1%；Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

7)檢測內容：緯密測量、徑密測量　Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

8)處置方法：截圖聲光報警、瑕疵自動分類、自動記錄位置、圖片自動保管及檢索Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

9)檢測匯總：系統自動生成布匹卷材質量報表和疵點分布圖表。Muv機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
