在一套完整的視覺檢測系統主要包含圖像采集部分和圖像分析部分，而圖像采集部分主要有工業相機、工業鏡頭以及機器視覺光源承擔。3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　通過恰當?shù)墓庠凑彰髟O(shè)計，可以使圖像中的目標信息與背景信息得到最佳分離，這樣不僅大大降低圖像處理的算法難度，同時提高系統的精度和可靠性，今天我們主要介紹機器視覺光源中冷色光與暖色光的使用。3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

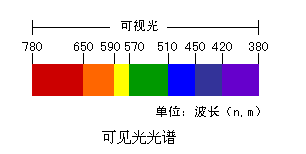

　　光譜中很大的一部分電磁波譜是人眼可見的，在這個波長范圍內的電磁輻射被稱作可見光，范圍在400nm至760nm之間(有的人可以觀測到380nm-780nm)，即從紫色380nm到紅色780nm。3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

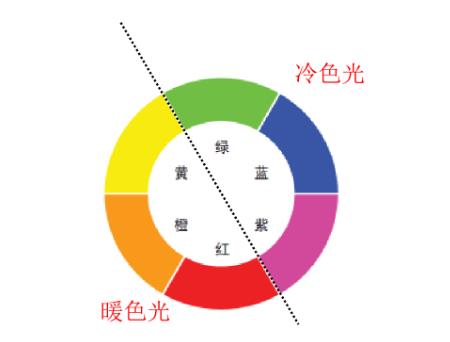

　　色環就是在可見光光譜中的色彩進行排序，形成紅色連接到另一端的紫色，機器視覺種應用到色環通常包括6種不同的顏色，分為兩大類：暖色和冷色，暖色由紅色調構成，冷色來自于藍色調，通常用相反色溫的光線照射，圖像可以達到最高級別的對比度，相同色溫的光線照射，可以有效濾除，因此靈活利用色溫特性，對我們選擇光源很有幫助。3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

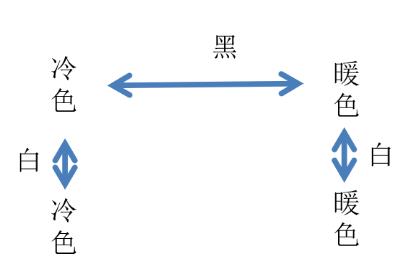

　　互補色是色環中正好相對的顏色。使用互補色光線照射物體時，在黑白相機內物體呈現的顏色將接近黑色。我們根據色環，用相反的顏色照射，可以達到最高級別的對比度。如，用冷色光照射暖色光的物體，顏色會變暗;用冷色光照射冷色光的物體，顏色則會變亮。 (使用彩色照相機時，通常選擇白色)3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　總結：巧妙地選擇光源顏色及運用互補色的手法,可使具有一定顏色的產品獲得更為優質的圖像效果。3LX機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
