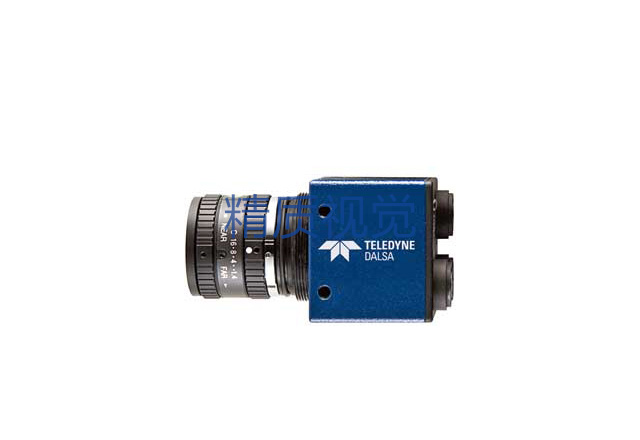

視覺檢測工業相機鏡頭的選擇，工業相機鏡頭由多個透鏡、可變(亮度)光圈和對焦環組成。如下圖所示，在使用時由操作者觀察相機顯示屏來調整可變光圈和焦點，以確保圖像的明亮程度及清晰度(有些鏡頭有固定調節系統)。tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　(1)鏡頭的接口tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　鏡頭的接口尺寸是有國際標準的，共有三種接口型式，即F型、C型、CS型，其他有M42、萊卡、哈蘇、AK。F型接口是通用型接口，一般適用于焦距大于25mm的鏡頭;而當物鏡的焦距約小于25mm時，因物鏡的尺寸不大，便采用C型或CS型接口。tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　C接口和CS接口的區別：tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　①C與CS接口的區別在于鏡頭與攝像機接觸面至鏡頭焦平面(攝像機 CCD光電感應器應處的位置)的距離不同，C型接口此距離為17.526mm，CS型接口此距離為12.5mm。tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　② C型鏡頭與C型攝像機，CS型鏡頭與CS型攝像機可以配合使用。C型鏡頭與CS型攝像機之間增加一個 5mm的C/CS轉接環可以配合使用。CS型鏡頭與C型攝像機無法配合使用。tmu機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
