在鋁箔的實際生產過程中，由于各方面因素的影響，鋁箔表面會出現5um、10um等尺寸的微小針孔，嚴重影響了鋁箔的質量，給生產商帶來了不必要的損失。精質視覺通過多年技術及實踐積累，針對不同鋁箔生產工藝的特性需求以及微孔大小，向鋁箔制造商提供全面、有效、定制化的解決方案。W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

檢測原理W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

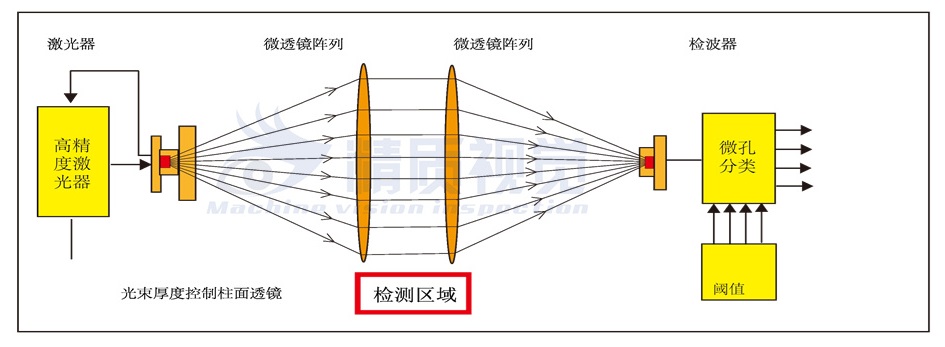

　　通過高精度激光器發射激光，經過微透鏡陣列后，形成具有高準直度的平行光束，將其全面覆蓋在鋁箔表面，實現對鋁箔的全面檢測。W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　當鋁箔表面出現針孔時，平行激光穿過鋁箔并通過微透鏡匯聚在雷達傳感器上。雷達傳感器接收到激光后迅速生成電流信號，隨后通過放大電路和模數轉換電路處理信號，并將其傳送至計算機。計算機根據接收到的信號大小與標準信號大小進行比較，并在數據庫中進行分析記錄。這一系統能夠有效地檢測鋁箔表面的針孔，并提供詳細的分析和記錄。W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

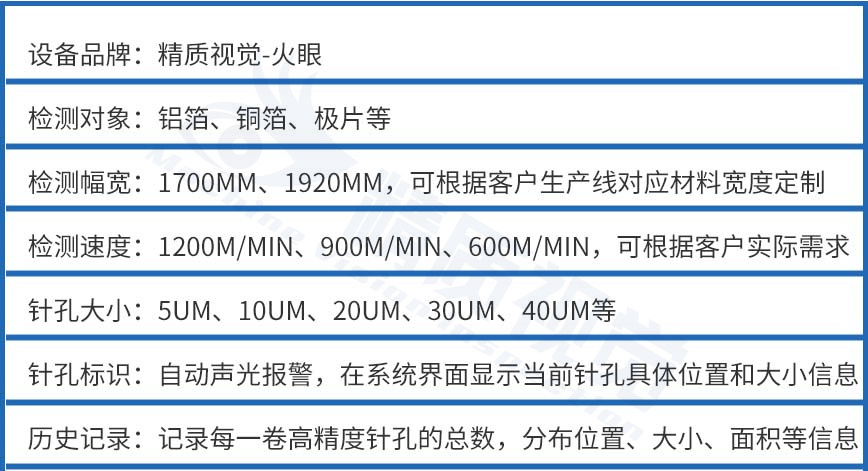

檢測參數W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

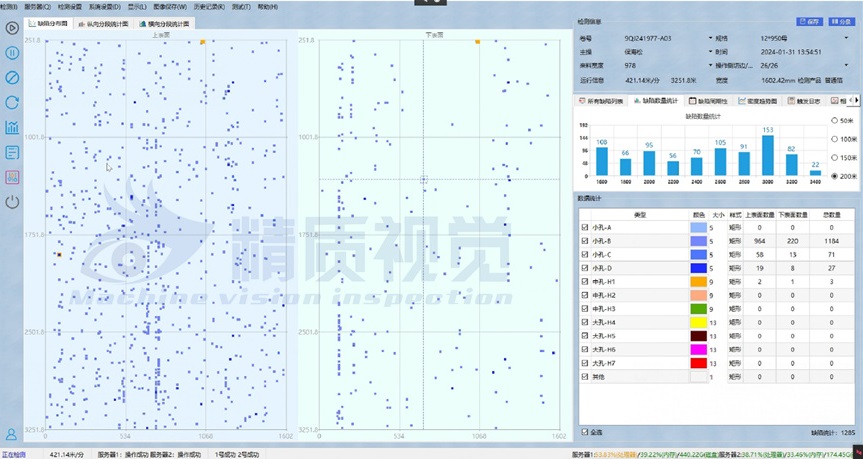

軟件檢測界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　主界面有7個部分組成：W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　1.開始，停止，換卷等內容W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　2.各個功能切換界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　3.Map圖顯示界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　4.工單信息顯示界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　5.軟件日志界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　6.針孔數據顯示界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　7.缺陷圖片顯示界面W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

W2p機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
