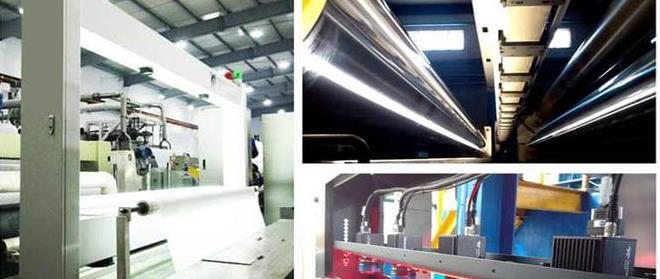

無錫CCD視覺檢測設備簡介
CCD被稱為CCD圖像傳感器。CCD是一種半導體器件，它可以將光學圖像轉換成數字信號。CCD視覺被廣泛理解為一種裝有CCD芯片的攝像機。這種攝像機被用于工業生產，形成一套具有檢測功能的器件，稱為CCD視覺檢測設備。
CCD視覺檢測機的工作原理：
1、工件定位檢測器檢測物體已移動到攝像機系統視場的中心，并向圖像采集部分發送觸發脈沖。
2、CCD視覺檢測機圖像采集部分根據預先設定的程序和延遲，分別向攝像機和照明系統發出啟動脈沖。
3、照相機停止當前掃描，重新啟動新的幀掃描，或相機在開始脈沖到達之前處于等待狀態，并在開始脈沖到達后啟動幀掃描。
4、相機在開始新的幀掃描之前打開曝光機構，曝光時間可以預先設定。
5、另一個啟動脈沖打開燈光照明，光的開啟時間應與照相機的曝光時間相匹配。
6、相機曝光后，正式開始掃描和輸出一幀圖像。
7、CCD視覺檢測機圖像采集部分接收模擬視頻信號進行數字化，或在攝像機數字化后直接接收數字視頻數據。
8、CCD視覺檢測機圖像采集部分將數字圖像存儲在處理器或計算機的存儲器中。
9、處理器處理、分析和識別圖像，并獲得測量結果或邏輯控制值。
10、加工結果控制管道的動作，進行定位，糾正運動誤差等。
以上內容是對無錫CCD視覺檢測設備簡介及CCD視覺檢測機工作原理的介紹，視覺檢測系統是一個相對復雜的系統。大多數監控和檢測對象是運動對象，系統與運動對象的匹配與協調尤為重要，因此對系統各部分的動作時間和處理速度提出了嚴格的要求。
